無需更換模具的管路成型方案-----船舶制造行業的新里程碑

Transfuid管端成型機擴口機

- admin

TRANSFLUID近期開發了一種經濟的方法，適用于內徑達325毫米的管端成型

復雜的管端成型應用的需求將不斷增長，其中成型效率將是需要挑戰的關鍵任務, 這一點尤其對于造船業更是如此。直到現在, 模具在管端成型機成本方面一直暫比較大, 是一項不必要的成本驅動因素。也就是說每種管路成型的幾何形狀就需要使用特定的相應模具TRANSFLUID Maschinenbau GmbH公司的工程師早在2011年已經認識到這一點, 當時他們開發了一種高效的解決方案，一種無需更換模具的管端成型設備,也是世界第一臺無需更換模具的數控回轉成型機。隨著對于這項應用的不斷成熟, 如今應用這項技術的Transfluid全系列成型設備已經得到多家客戶的認可.

不需要特定模具的管路擴口機

“

我們已經成功地開發出具有錐形轉體擴口機, 本機只需要一個管路夾緊裝置，” TRANSFLUID如上總結道這項技術創(chuàng )新。有效地對細節的關注讓Transfluid技術工程師開發出技術上滿足客戶所需, 更為重要的是在成本上達到市場可以接受的水平。這意味著，多功能的擴口錐體可以對應所有需要形成的幾何形狀。其優點包括降低設備成本 – 降低模具的庫存與更換，減少最小設置時間和周期時間的制造過程的優化，因為形狀有時被實現在兩個成形階段 - 或通過焊接被裝配到所述凸緣的管端。

一個廣泛的成型角度選擇

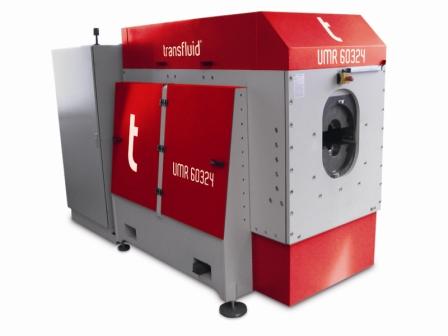

由于擴口錐在旋轉軸上相對難以控制。這就是為什么錐體被允許自由地擺動，而將軸向進給用作“控制介質”,從而確保整體的操作簡單和動力強勁，在成形過程中本身和所有形成的選項保持開放。，這是最近交付應用此項技術的第一臺機器，適用于42.4至325毫米管端擴口。管和法蘭之間的過渡半徑可以自由選擇，可以是任意角度以及圓形結構。成本密集型的多套模具現在已經成為歷史。

TRANSFLUID Maschinenbau GmbH公司
TRANSFLUID自1988年以來不斷提高管加工技術，以滿足客戶的需求，提供最佳的，量身定制的解決方案，在機器和廠房建設，用于汽車，造船，家具行業以及建筑欄桿和輸送技術。 TRANSFLUID的產品組合提供了完美的解決方案，在五個不同的機器類別，管加工，以滿足所有的要求。TRANSFLUID公司已成為一個全球性的品牌，在歐洲和亞洲與服務辦事處。

作為Transfluid獨家授權的中國市場總代理, 上海特馬液壓設備有限公司全程為您服務!

Tel： +86 021 6298-0179 F +86 021 6298-0179

email：[email protected]

地址：上海市閔行區聯農路179號?？怂股虅?wù)中心308室

www.hfjcyy.com
